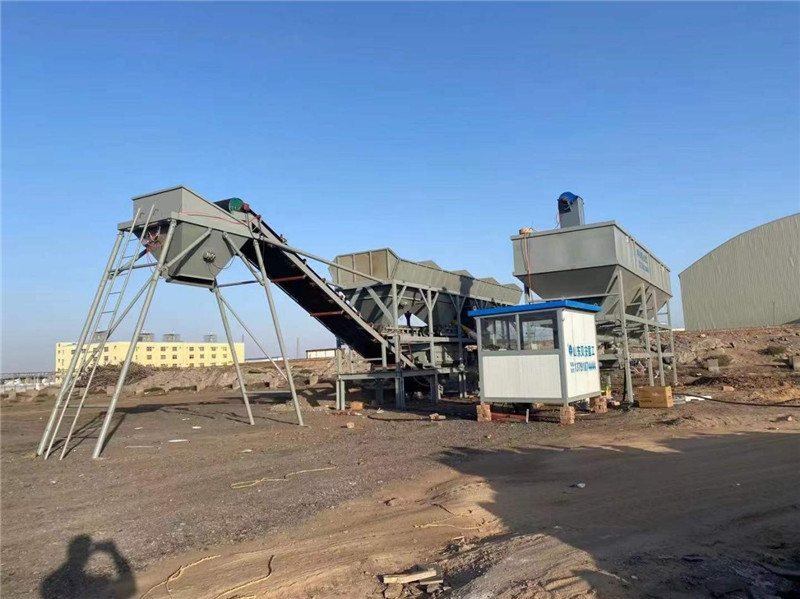

La planta de mezcla estabilizada móvil fundación-libre del suelo es una clase de equipo de mezcla avanzado desarrollado para su transporte conveniente y pequeña zona de trabajo movible.
Puede mezclar el cemento y el suelo estabilizado, el suelo cal-estabilizado, el suelo grava-estabilizado y otros materiales base-estabilizados, que podrían ahorrar a clientes de costos innecesarios.
La planta es especialmente conveniente para la construcción móvil de ferrocarriles, de carreteras, de puentes y de otros proyectos con cantidad relativamente pequeña de suelo estabilizado.
Además, el móvil claro del camino estabilizó la planta de mezcla del suelo tiene una operación simple, una alta productividad y un bajo consumo de energía. Usted puede seleccionar 2, 3, 4 almacenes, o el arreglo para requisitos particulares especial según necesidades reales.
La introducción de planta de mezcla estabilizada móvil fundación-libre del suelo y de silo de cemento horizontal:
El móvil fundación-libre agua-estabilizó la planta de mezcla adopta un concepto de diseño compacto y una disposición razonable, que reduce grandemente la zona de trabajo del equipo. Sus ventajas son operación simple, instalación, depuración, y mantenimiento fácil. Este tipo de sensor de acero inoxidable de la presión de la alto-sensibilidad de las características de la planta que está con menos sacudida y mejor señal estable que el sensor tradicional de la bisagra. Se equipa de la escala de procesamiento por lotes por lotes para asegurar una medida más exacta que el de la impulsión delantera. La correa que pesa la unidad se compone de la conversión de la velocidad de la frecuencia y el ordenador profesional, así como método de remuneración flexible y exacto de la medida hace los ingredientes globales más exactos. La correa de la falda se adopta para evitar el impacto en el sensor de pesaje cuando el apretón del flanco con las piedras de la arena. Por otra parte, es certificada por la oficina técnica de la supervisión y conveniente para la construcción de bases inferiores tales como caminos, aeropuertos, ferrocarriles como cualquier grado. Puede reducir costes y crear ventajas económicas más altas.
Introducción de planta de mezcla estabilizada móvil fundación-libre del suelo y de silo de cemento vertical:
El silo tiene diseño de aislamiento cuádruple a previene salida de la mezcla de la cabeza del eje, que puede ofrece eficacia alta y menos pérdida y fácil instalar y maitain. El funcionamiento del interfaz y de trabajo de la operación de máquina se diseña para ser humanizado y confiable, que puede trabajar estable en diversos ambientes terribles. El dos-horizontal-eje que fuerza el mezclador se ofrece con capacidad de funcionamiento continuo fuerte, la pista de mezcla completa, el movimiento de revolvimiento fuerte, y la capacidad de mezcla media rápida. Este sistema de equipo se puede montar en sitio sin la eliminación de errores debido a su alto nivel de automatización, de maniobrabilidad fuerte, de operación simple y de buena estabilidad. La estructura es sólida mientras que la disposición del espacio es compacta y razonable, que asegura flexibilidad y capacidad de producción. Con un área más pequeña del empleo y relativamente fácil moverse entre los sitios, la estación móvil de la estabilización del agua puede reducir grandemente la cantidad de ingeniería básica.
Especificaciones:
La parametrización para la optimización del tratamiento principal de la planta de mezcla estabilizada móvil fundación-libre del suelo YWDJ600,500,400,300:
| Modelo del parámetro | YWDJ300 | YWDJ400 | YWDJ500 | YWDJ600 |
| Tarifa de salida | 300t/h | 400t/h | 500t/h | 600t/h |
| Método de la medida | Medida de ordenador | Medida de ordenador | Medida de ordenador | Medida de ordenador |
| Método del ajuste | Frecuencia | Frecuencia | Frecuencia | Frecuencia |
| Método de control | Automatización | Automatización | Automatización | Automatización |
| Pesando la exactitud (agregado) | el ±2% | el ±2% | el ±2% | el ±2% |
| Pesando la exactitud (material del polvo) | el ±0.5% | el ±0.5% | el ±0.5% | el ±0.5% |
| Tarifa del monitor | 90KW | 100KW | 130KW | 140KW |
| Peso total | 24t | 24t | 26t | 26t |
| Poder total | 90KW | 100KW | 130KW | 140KW |
Tabla de configuración estabilizada móvil del Sub-artículo de la planta de mezcla del suelo YWDJ500-600YWDJ500-600
| Número | Nombre de parte | Especificaciones | cantidad | lugar del origen | Observación | |
| 1 | Máquina completa |
|
La tolva global, la placa del hierro del silo del producto final adopta 5m m, el acero del canal del transportador de correa inclinado adopta no. 18, la tolva global y las piernas del mezclador adoptan 20 haces de I, y la correa inclinada adopta la correa de nylon. La bandeja se hace de haz de 200*200 I.
|
|||
| 2 |
Sistema de procesamiento por lotes por lotes global
|
Tolva global |
³ de los 8m La placa del hierro adopta modelo de 5 milímetros |
3 | Beian, Shandong | Anchura de la tolva: 3200m m |
|
Equipo vibrante
|
1.1KW | 3 | Xinxiang, Henan | |||
| Tamiz de la rejilla | Tamiz reforzado | 3 | Beian, Shandong | |||
| Escala de la correa |
Exactitud de la medida el ±0.5-1% |
3 | Beian, Shandong | |||
| Rodillo de la escala de la correa | 4KW | 2 | Zibo, Shandong | |||
| 5.5KW | 1 | |||||
| Sensor de la presión | 150Kg | 3 | Bengbu, Anhui | |||
| Rueda loca de la escala de la correa | φ89×780 | 1set | Beian, Shandong | |||
| Rueda loca de la escala de la correa | φ89×740 | 1set | Beian, Shandong | |||
| 3 |
Fuente del polvo sistema |
Compartimiento del polvo | 70-100T | 1 | Estilo horizontal | |
| Retiro de polvo | Bolso del pulso | 1 | Beian, Shandong | |||
| Válvula de puerta | 800×800 | 4 | Beian, Shandong | |||
| Volante de dirección de la válvula de puerta | 320 | 8 | Beian, Shandong | |||
| Transportador de tornillo | φ325×3600mm | 2 | Beian, Shandong | |||
| Motor del tornillo | 7,5KILOVATIOS | 2 | Beian, Shandong | |||
| Cuerda de alambre de acero | φ6-10meters | 1 | Beian, Shandong | |||
| Bolso del paño | φ325 | 2 | Beian, Shandong | |||
| Escala electrónica del tornillo | Φ325×1400mm | 1 | Beian, Shandong | |||
| Motor de pesaje electrónico | 4KW | 1 | Beian, Shandong | |||
| Espiral de alta velocidad | 11KW 6.2meters | 1 | Jinan Mikosi | |||
| 4 | Sistema de control | Sala de control | 1 |
método de control: control informático, |
||
| 5 |
sistema de abastecimiento del agua
|
Bomba sumergible | 2.2KW | 1 | Zibo, Shandong |
Modo del agua: conversión de frecuencia |
| Flujo de la bomba | ³ /h de los 40m | 1 | Beian, Shandong | |||
| Tubería y accesorios | 1 | Weifang, Shandong | ||||
| 6 | Revolvimiento de la parte | Licuadora | 1 | Beian, Shandong |
Tipo del anfitrión: el Doble-eje forzó continuo |
|
| Motor | 30KW | 2 | Fábrica de no. 1 del motor | |||
| Cuchilla | Material desgaste-resistente de la alta aleación del manganeso | 56 | Weifang, Shandong | |||
| Reductor | ZLY180 | 2 | Zibo, Shandong | |||
| 7 | Pieza del almacenamiento | Transportador de correa inclinado |
Inclinación de la instalación Q=30° acero del canal del marco [18 |
1 | Beian, Shandong |
Impulsión de Doumen Método: Neumático
Compartimiento de almacenamiento Descargue la altura: 3100m m
|
| Tambor del motor | 50100-15KW-2.5 | 1 | Zibo, Shandong | |||
|
1000×5-21.5meters (correa de nylon) | 1 | Hebei | |||
| Rueda loca del transportador de correa | φ89×375 | 1set | Beian, Shandong | |||
| Rueda loca del transportador de correa | φ89×1150 | 1set | Beian, Shandong | |||
| Rueda loca vertical | 1set | Beian, Shandong | ||||
| Compartimiento de almacenamiento final |
³ de los 5m (acumulación) La placa del hierro adopta el modelo de 5m m |
1 | Beian, Shandong | |||
| Equipo vibrante | 0.5KW | 1 | Xinxiang, Henan | |||
| Campana eléctrica | 1 | Beian, Shandong | ||||
| 8 | Sistema de aire | Electroválvula | 4V310 | 2 | Zhejiang | |
| Motor | Y132S1-2-5.5KWB3 | 1 | Beian, Shandong | |||
| Compresor de aire | 0.67/7-5.5KW | 1 | ||||
|
Cilindro del aire
|
100×250 | 2 | ||||
| 9 | Sistema de control eléctrico | Componentes de la electrónica | 1 | Chint Delixi |
Los dispositivos eléctricos son opcionales usando la conexión de 485 comunicaciones |
|
| Sistema de control | 1 | Beian, Shandong | ||||
| Equipo host | 1 | Lenovo | ||||
| Monitor | 1 | Lenovo | ||||
| Inversor | 3.7kw | 2 | ||||
| Inversor | 5.5kw7.5kw | 2 | ||||
| 11 | Accesorios al azar | Herramientas específicas | 1 | Beian, Shandong | ||
| Instrucción | 1 | Beian, Shandong | ||||
| Esquema circular | 1 | Beian, Shandong | ||||
| Certificado | 1 | Beian, Shandong | ||||
Nota: 1 debido a la mejora técnica, al origen de piezas compradas y al modelo de parámetros técnicos puede ser cambiado, pero las funciones no son peores que las existentes;
2 que el comprador necesita preparar las instalaciones siguientes: la fundación concreta de la estación de mezcla, la fuente de alimentación al gabinete de distribución de poder de la estación de mezcla y la fuente del almacenamiento del agua de la estación de mezcla; el aceite mecánico requerido para el equipo, y el sistema necesario de la protección contra la luz en la estación de mezcla.
La planta de mezcla estabilizada móvil del suelo es perfecta para ésas que necesitan proporcionar las materias primas en sus proyectos de construcción, tales como carreteras, caminos de ciudad, aeropuertos, y campos de deportes. Este equipo punta es capaz de usar una variedad de ingredientes de la materia prima tales como cal viva de alta calidad, cal apagada, suelo, piedra arenisca, cenizas volantes, y cemento. Su salida es una gama de materias primas incluyendo la grava cemento-estabilizada, de materiales estabilizados cal-suelo, y de hormigón compresible. Mezclando los ingredientes uniformemente, las materias primas generadas son precisión proporciónada y pura, haciéndolos ideales para dirigir la construcción.
Nuestra planta de mezcla móvil del suelo ofrece una gama completa de soporte técnico y de servicios, incluyendo:
