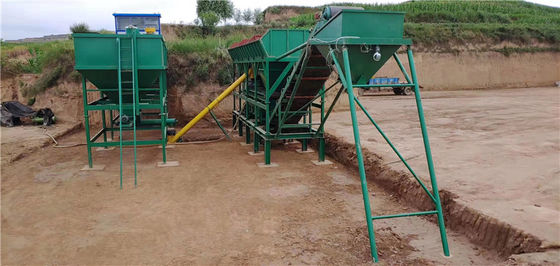

La planta de mezcla estabilizada móvil fundación-libre del suelo es una nueva clase de equipo de mezcla con una pequeña zona de trabajo del mueble. Permite desmontaje y el transporte a la ubicación siguiente para el uso continuo, con el objetivo de ahorrar los costos innecesarios para los clientes. Además, la planta es capaz de mezclar el cemento, el suelo estabilizado, el suelo cal-estabilizado, el suelo grava-estabilizado, y otros materiales base-estabilizados. Esta planta móvil es conveniente para construir los ferrocarriles, las carreteras, los puentes, y la otra tal construcción con cantidades relativamente pequeñas de suelo estabilizado.
Además, el móvil claro del camino estabilizó la planta de mezcla del suelo tiene una interfaz de usuario fácil de hacer funcionar y es muy eficiente, con el bajo consumo de energía. Dependiendo de los requisitos de cliente, dos, tres, o cuatro almacenes pueden ser elegidos, y el arreglo para requisitos particulares especial es también posibles.
La introducción de planta de mezcla estabilizada móvil fundación-libre del suelo y de silo de cemento horizontal:
1,1 sensor con funcionamiento estable: la unidad de carga adopta un sensor de acero inoxidable de la presión de la alto-sensibilidad. Comparado con el sensor tradicional de la bisagra, tiene menos vibración, mejora la señal estable y bajar tarifa quebrada.
1,2 escala de procesamiento por lotes por lotes con la medida exacta: La escala de procesamiento por lotes por lotes adopta la impulsión posterior, que es más exacta en el pesaje comparado con la impulsión delantera. El borde flojo natural de la superficie de trabajo en la correa reduce el impacto de la tensión de la correa en el sensor de carga, de tal modo asegurando la señal de carga más estable y exacta.
1,3 método de remuneración flexible y exacto: La unidad de carga de la correa integrada por la conversión de la velocidad de la frecuencia y el método profesional del ordenador y flexible y exacto de la medida de remuneración se adoptan. Comparado con el funcionamiento tradicional de la medida del volumen de la regulación de la velocidad del resbalón, la remuneración anterior de la medida es más oportuna y flexible; La remuneración exacta hace los ingredientes globales más exactos; la alarma rota de la diagnosis proporcionada en cualquier momento puede mantener la producción segura y continua del equipo entero.
1,4 una correa transportadora más práctica: La correa de la falda se utiliza para evitar el impacto en el sensor de carga cuando el apretón del flanco con las piedras de la arena, para asegurarse de que los datos del sensor son más reales y eficaces, y la medida es más exacta.
1,5 certificación profesional de la calificación: Obtuvimos la certificación de la calificación de la tecnología de la medida de la carga de la correa publicada por la oficina técnica de la supervisión.
El móvil fundación-libre agua-estabilizó la planta de mezcla adopta un concepto de diseño compacto y una disposición razonable, que reduce grandemente la zona de trabajo del equipo; en la operación real, tiene las ventajas de la operación simple, de la instalación, del depuración, y del mantenimiento fácil; por los términos de recambios, seleccionamos los accesorios convenientes y rentables cuidadosamente, que podrían reducir sus costes y crear ventajas económicas más altas. Es conveniente para la construcción de bases inferiores tales como caminos, aeropuertos, ferrocarriles como cualquier grado.
Introducción de planta de mezcla estabilizada móvil fundación-libre del suelo y de silo de cemento vertical:
2,1 la estructura del silo es compacta, y concentra casi todos los procesos de la producción estable del suelo tales como almacenamiento material, pesaje, transportación, mezclándose, sistema de la descarga y del control automático.
2,2 se humaniza el interfaz de la operación de máquina, el funcionamiento de trabajo es confiable, y puede todavía trabajar estable en diversos ambientes terribles.
2,3 el dos-horizontal-eje que fuerza el mezclador tiene capacidad de funcionamiento continuo fuerte, la pista de mezcla completa, el movimiento de revolvimiento fuerte, y capacidad de mezcla media rápida.
2,4 Silo tiene diseño de aislamiento cuádruple, que puede previene salida de la mezcla de la cabeza del eje, con eficacia alta y menos pérdida, y es fácil instalar y mantener. El sistema entero de equipo se puede transportar rápidamente al emplazamiento de la obra y montar en sitio, y la construcción se puede comenzar sin el depuración.
2,5 tiene alto nivel de automatización, de maniobrabilidad fuerte, de operación simple y de buena estabilidad. La estructura es sólida mientras que la disposición del espacio es compacta y razonable, que asegura flexibilidad y capacidad de producción al mismo tiempo. La estación móvil de la estabilización del agua ocupa el área muy pequeña y es fácil de moverse entre los sitios, que reduce grandemente la cantidad de ingeniería básica.
Especificaciones:
La parametrización para la optimización del tratamiento principal de la planta de mezcla estabilizada móvil fundación-libre del suelo YWDJ600,500,400,300:
| Modelo del parámetro | YWDJ300 | YWDJ400 | YWDJ500 | YWDJ600 |
| Tarifa de salida | 300t/h | 400t/h | 500t/h | 600t/h |
| Método de la medida | Medida de ordenador | Medida de ordenador | Medida de ordenador | Medida de ordenador |
| Método de la medida | Frecuencia | Frecuencia | Frecuencia | Frecuencia |
| Método de control | Automatización | Automatización | Automatización | Automatización |
| Pesando la exactitud (agregado) | el ±2% | el ±2% | el ±2% | el ±2% |
| Pesando la exactitud (material del polvo) | el ±0.5% | el ±0.5% | el ±0.5% | el ±0.5% |
| Tarifa del monitor | 90KW | 100KW | 130KW | 140KW |
| Peso total | 24t | 24t | 26t | 26t |
| Poder total | 90KW | 100KW | 130KW | 140KW |
Tabla de configuración estabilizada móvil del Sub-artículo de la planta de mezcla del suelo YWDJ500-600YWDJ500-600
| Número | Nombre de parte | Especificaciones | cantidad | lugar del origen | Observación | |
| 1 | Máquina completa |
Configuración: 4 tolvas y 1 compartimiento |
La tolva global, la placa del hierro del silo del producto final adopta 5m m, el acero del canal del transportador de correa inclinado adopta no. 18, la tolva global y las piernas del mezclador adoptan 20 haces de I, y la correa inclinada adopta la correa de nylon. La bandeja se hace de haz de 200*200 I.
|
|||
| 2 |
Sistema de procesamiento por lotes por lotes global
|
Tolva global |
³ de los 8m La placa del hierro adopta modelo de 5 milímetros |
4 | Beian, Shandong | Anchura de la tolva: 3200m m |
|
Equipo vibrante
|
1.1KW | 4 | Xinxiang, Henan | |||
| Tamiz de la rejilla | Tamiz reforzado | 4 | Beian, Shandong | |||
| Escala de la correa |
Exactitud de la medida el ±0.5-1% |
4 | Beian, Shandong | |||
| Rodillo de la escala de la correa | 4KW | 2 | Zibo, Shandong | |||
| 5.5KW | 2 | |||||
| Sensor de la presión | 150Kg | 4 | Bengbu, Anhui | |||
| Rueda loca de la escala de la correa | φ89×780 | 1set | Beian, Shandong | |||
| Rueda loca de la escala de la correa | φ89×740 | 1set | Beian, Shandong | |||
| 3 |
Fuente del polvo sistema |
Compartimiento del polvo | 70-100T | 1 | Beian, Shandong | |
| Retiro de polvo | Bolso del pulso | no | Beian, Shandong | |||
| Válvula de puerta | 800×800 | 1 | Beian, Shandong | |||
| Volante de dirección de la válvula de puerta | 320 | 2 | Beian, Shandong | |||
| Transportador de tornillo | φ325×2700mm | 1 | Beian, Shandong | |||
| Motor del tornillo | 5.5KW | 1 | Beian, Shandong | |||
| Cuerda de alambre de acero | φ6-10meters | 1 | Beian, Shandong | |||
| Bolso del paño | φ325 | 2 | Beian, Shandong | |||
| Escala electrónica del tornillo | Φ325×1400mm | 1 | Beian, Shandong | |||
| Motor de pesaje electrónico | 4KW | 1 | Beian, Shandong | |||
| 4 | Sistema de control | Sala de control | 1 |
método de control: control informático, |
||
| 5 |
sistema de abastecimiento del agua
|
Bomba sumergible | 2.2KW | 1 | Zibo, Shandong |
Modo del agua: conversión de frecuencia |
| Flujo de la bomba | ³ /h de los 40m | 1 | Beian, Shandong | |||
| Tubería y accesorios | 1 | Weifang, Shandong | ||||
| 6 | Revolvimiento de la parte | Licuadora | 1 | Beian, Shandong |
Tipo del anfitrión: el Doble-eje forzó continuo |
|
| Motor | 30KW | 2 |
Motor Fábrica de no. 1 |
|||
| Cuchilla | Material desgaste-resistente de la alta aleación del manganeso | 56 | Weifang, Shandong | |||
| Reductor | ZLY180 | 2 | Zibo, Shandong | |||
| 7 | Pieza del almacenamiento | Transportador de correa inclinado |
Inclinación de la instalación Q=30° acero del canal del marco [18 |
1 | Beian, Shandong |
Impulsión de Doumen Método: Neumático
compartimiento de almacenamiento Descargue la altura: 3100m m
|
| Tambor del motor | 50100-15KW-2.5 | 1 | Zibo, Shandong | |||
|
1000×5-21.5meters (correa de nylon) | 1 | Hebei | |||
| Rueda loca del transportador de correa | φ89×375 | 1set | Beian, Shandong | |||
| Rueda loca del transportador de correa | φ89×1150 | 1set | Beian, Shandong | |||
| Rueda loca vertical | 1set | Beian, Shandong | ||||
| Compartimiento de almacenamiento final |
³ de los 5m (acumulación) La placa del hierro adopta el modelo de 5m m |
1 | Beian, Shandong | |||
| Equipo vibrante | 0.5KW | 1 | Xinxiang, Henan | |||
| Campana eléctrica | 1 | Beian, Shandong | ||||
| 8 | Sistema de aire | Electroválvula | 4V310 | 2 | Zhejiang | |
| Motor | Y132S1-2-5.5KWB3 | 1 | Beian, Shandong | |||
| Compresor de aire | 0.67/7-5.5KW | 1 | ||||
|
Cilindro del aire
|
100×250 | 2 | ||||
| 9 | Sistema de control eléctrico | Componentes de la electrónica | 1 | Chint Delixi |
Los dispositivos eléctricos son opcionales usando la conexión de 485 comunicaciones |
|
| Sistema de control | 1 | Beian, Shandong | ||||
| Equipo host | 1 | Lenovo | ||||
| Monitor | 1 | Lenovo | ||||
| Inversor | 3.7kw | 2 | ||||
| Inversor | 5.5kw7.5kw | 3 | ||||
| 11 | Accesorios al azar | Herramientas específicas | 1 | Beian, Shandong | ||
| Instrucción | 1 | Beian, Shandong | ||||
| Esquema circular | 1 | Beian, Shandong | ||||
| Certificado | 1 | Beian, Shandong | ||||
Nota: 1 debido a la mejora técnica, al origen de piezas compradas y al modelo de parámetros técnicos puede ser cambiado, pero las funciones no son peores que las existentes;
2 que el comprador necesita preparar las instalaciones siguientes: la fundación concreta de la estación de mezcla, la fuente de alimentación al gabinete de distribución de poder de la estación de mezcla y la fuente del almacenamiento del agua de la estación de mezcla; el aceite mecánico requerido para el equipo, y el sistema necesario de la protección contra la luz en la estación de mezcla.
La planta de mezcla estabilizada móvil del suelo puede cumplir los requisitos de la construcción de diversos proyectos grass-root tales como carreteras, caminos de ciudad, aeropuertos, y campos de deportes. Se produce según un estándar de alta tecnología y puede aceptar las diversas materias primas, incluyendo la cal viva, la cal apagada, el suelo, la piedra arenisca, las cenizas volantes, el mortero y el cemento. Es capaz no sólo de producir la grava cemento-estabilizada y el suelo cal-estabilizado, pero también de generar el hormigón del spaciousel y otras materias primas.
Debido a la exactitud de los materiales de mezcla de esta planta, todas las materias primas producidas muestran una uniformidad de la mezcla. Por lo tanto, es una máquina confiable que se utilizará para dirigir la construcción.
Ofrecemos un paquete completo del soporte técnico y de servicio para nuestras plantas de mezcla móviles del suelo. Nuestro equipo experimentado de técnicos debe a mano proporcionar consejo y la dirección para asegurarse de que los clientes salen la mayoría de su equipo. Nuestros servicios incluyen:
Nos enorgullecemos en nuestro compromiso al cuidado y a la satisfacción del cliente. Nuestro equipo es 24/7 disponible para asesorar la ayuda y siempre que sea necesario. Si usted tiene cualesquiera preguntas o preguntas sobre nuestra planta de mezcla móvil del suelo, no vacile por favor entrarnos en contacto con.
