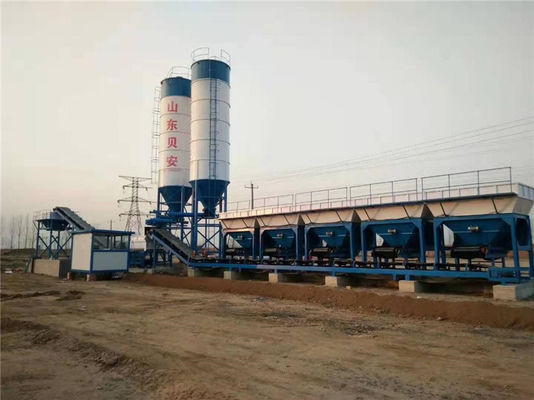

La planta de mezcla estabilizada serie del suelo de WDJ es un conjunto completo de equipo especial para la mezcla continua de la materia prima del camino que fue desarrollada por nuestra compañía en base de absorber las ventajas de la planta de mezcla estabilizada continua del suelo en el país y en el extranjero.
Nuestra planta de mezcla estabilizada serie del suelo de WBZ y la planta de mezcla calificada de la grava con precio favorable son amba equipo de mezcla especial desarrollado y producido por nuestra compañía para cubrir las necesidades de la construcción de los materiales grassroots de carreteras de alto grado, de caminos urbanos, de aeropuertos, de muelles, de campos de deportes y de otras instalaciones adoptando la tecnología más avanzada en el país y en el extranjero.
Puede utilizar la cal, la cal apagada (contenido en agua en 10-15%), el suelo, la arena y la grava, las cenizas volantes, cemento y otras materias primas para producir la arena y la grava estabilizadas cemento, suelo gris estabilizaron la materia prima, el hormigón compresible y otros materiales grassroots. Las materias primas producidas por él se proporciónan, uniformemente mezclado y cumplen exactamente los requisitos de la construcción.
El tipo WDJ300.400.500.600.700.800 estabilizó parametrización para la optimización del tratamiento principal de la planta de mezcla del suelo:
| Modelo del parámetro | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| Productividad | 300t/h | 400t/h | 500t/h | 600t/h | 700t/h | 800t/h |
| Método de medida | Automatizado | Automatizado | Automatizado | Automatizado | Automatizado | Automatizado |
| Método del ajuste | Control de velocidad variable de la frecuencia | Control de velocidad variable de la frecuencia | Control de velocidad variable de la frecuencia | Control de velocidad variable de la frecuencia | Control de velocidad variable de la frecuencia | Control de velocidad variable de la frecuencia |
| Modo de control | automático | automático | automático | automático | automático | automático |
| Pesando la exactitud (agregado) | el ±2% | el ±2% | el ±2% | el ±2% | el ±2% | el ±2% |
| Pesando la exactitud (polvo) | el ±0.5% | el ±0.5% | el ±0.5% | el ±0.5% | el ±0.5% | el ±0.5% |
| Poder del motor principal | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Peso total | 24t | 24t | 27t | 27t | 30t | 30t |
| Poder total | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
El ordenador de WDJ600 D medido y la velocidad de la frecuencia controlaron la tabla estabilizada de la sub-configuración de la planta de mezcla del suelo
| No. | Nombre de parte | Modelo de la especificación | Cantidad | Lugar del origen | Observaciones | ||
| 1 | Máquina completa |
3, tamaño de grano máximo del agregado de mezcla: 60m m 4, exactitud de medición del agregado: el ±0.5-1% 5, exactitud de medición del material del polvo: el ±0.5-1% 6, forma de la asamblea: tipo desmontable 7, área: los 43m*15m 8, configuración: cuatro tolvas y un compartimiento (motores dobles) |
La tolva global, placa acabada del hierro del compartimiento adopta 5m m; la máquina plana de la correa, acero inclinado del canal de la máquina de la correa adopta 18; la tolva global, piernas del mezclador adopta el Yo-haz 20. Correa plana y correa inclinada adoptar la correa de nylon.
|
||||
| 2 | Sistema de procesamiento por lotes por lotes global | Tolva global | placa del hierro del ³ del 12m usando 5m m | 4 | Beian, Shandong |
Tipo de la combinación: Sola composición del compartimiento Anchura de la tolva: 3300m m |
|
| Vibrador | 1.1KW | 4 | Henan Xinxiang | ||||
| Pantalla de la rejilla |
pantalla Rejilla-reforzada
|
4 | Beian, Shandong | ||||
| Escala de la correa | Pesaje de la exactitud el ±0.5-1% | 4 | Beian, Shandong | ||||
| Tambor de la escala de la correa | 4KW | 4 |
Zibo Shandong |
||||
| Sensor de la presión | 150Kg | 4 | Bengbu Anhui | ||||
| Rodillos del portador de la escala de la correa | φ89×1080 | 1set | Beian, Shandong | ||||
| Rodillo del portador de la escala de la correa | φ89×1040 | 1set | Beian, Shandong | ||||
| Polea de correa de la presión | 1 | Beian, Shandong | |||||
| Dosificación del capítulo de la máquina de la correa | acero del canal [18 | 1 | Beian, Shandong | ||||
| Polea motorizada | 50100-15KW-2.5 | 1 | Beian, Shandong | ||||
| Correa plana del anillo | correa de nylon del 1000×5-39.3m | 1 | Hebei | ||||
| Rodillos del portador de la máquina de la correa | φ89×375 | 1 sistema | Beian, Shandong | ||||
| Rodillos del portador de la máquina de la correa | φ89×1150 | 1 sistema | Beian, Shandong | ||||
| Palillo vertical | 1 sistema | Beian, Shandong | |||||
| 3 | Sistema de abastecimiento del polvo | Compartimiento de alimentación del polvo del sistema | 80-100T | 1 | Beian, Shandong | ||
| Retiro de polvo | Ninguno | Beian, Shandong | |||||
| Válvula de puerta | 800×800 | 1 | Beian, Shandong | ||||
| Rueda de mano de la válvula de puerta | 320 | 2 | Beian, Shandong | ||||
| Transportador de tornillo | φ325×2700mm | 1 | Beian, Shandong | ||||
| Motor espiral | 5.5KW | 1 | Beian, Shandong | ||||
| Cuerda de alambre de acero | φ6-10m | 1 | Beian, Shandong | ||||
| Bolso del paño | φ325 | 2 | Beian, Shandong | ||||
| Escala electrónica espiral | Φ325×1400mm | 1 | Beian, Shandong | ||||
| Motor de pesaje electrónico | 4KW | 1 | Beian, Shandong | ||||
| Sensor actual de la tensión | 500Kg | 1 |
Bengbu, Anhui |
||||
| 4 | Sitio de operación | Sala de control | 1 | Beian, Shandong |
Modo de control: Control informático
|
||
| Aire acondicionado | 1.2HP (tipo de enfriamiento y de calefacción) | 1 | |||||
| 5 | sistema de abastecimiento del agua | bomba sumergible | 2.2KW | 1 | Zibo, Shandong | modo del agua: regulación de la frecuencia | |
| Flujo de la bomba de agua | ³ /h de los 40m | 1 | Beian, Shandong | ||||
| 6 | Dispositivo de mezcla | Mezclador | 1 | Beian, Shandong |
tipo de la máquina: Eje horizontal doble fuerte De tipo continuo |
||
| Motor doble | 37KW | 2 | motor | ||||
| Cuchilla | Material desgaste-resistente de la alta aleación del manganeso | 60 | Weifang, Shandong | ||||
| Reductor de velocidad | ZLY180 | 2 | Zibo, Shandong | ||||
| 7 | Dispositivo de almacenamiento | Máquina inclinada de la correa |
Inclinación Q=18° de la instalación Canal del capítulo: acero [18 |
1 | Beian, Shandong |
Impulsión de la puerta del cubo Método: Neumático
compartimiento de almacenamiento Descarga de altura: 3700m m
|
|
| tambor eléctrico de la impulsión | 50100-18.5KW-2.5 | 1 | Zibo, Shandong | ||||
| Correa plana anular | correa de nylon del 1000×4-38m | 1 | Hebei | ||||
| Rodillos del portador de la máquina de la correa | φ89×375 | 1 sistema | Beian, Shandong | ||||
| Rodillos del portador de la máquina de la correa | φ89×1150 | 1set | Beian, Shandong | ||||
| Compartimiento de almacenamiento final | placa del hierro del ³ de los 8m usando 5m m | 1 | Beian, Shandong | ||||
| Vibrador | 0.5KW | 2 | Xinxiang, Henan | ||||
| Campana eléctrica | 1 | Beian, Shandong | |||||
| 8 | Sistema de circuito de aire | Válvula electromagnética | 4V310 | 2 | Zhejiang | ||
| Motor | Y132S1-2-5.5KWB3 | 1 | Beian, Shandong | ||||
| Compresor de aire | 0.67/7-5.5KW | 1 | |||||
| Cilindro del aire | 100×250 | 4 | |||||
| 9 | Sistema de control eléctrico | Componentes eléctricos | 1 | Chint Dexie |
Los componentes eléctricos pueden ser opcionales Adopte la conexión de 485 comunicaciones |
||
| Sistema de control | 1 | Beian, Shandong | |||||
| Anfitrión de ordenador | 1 | Lenovo | |||||
| Monitor | 1 | Lenovo | |||||
| Inversor | 3.7kw | 4 | Hai Li Pu | ||||
| Inversor | 5.5kw | 1 | Hai Li Pu | ||||
| 11 | Accesorios | Herramientas especiales | 1 | Beian, Shandong | |||
| guía de usuario | 1 | Beian, Shandong | |||||
| Certificado de conformidad | 1 | Beian, Shandong | |||||
Nota: 1 debido a la mejora técnica, al origen de piezas compradas y al modelo de parámetros técnicos puede ser cambiado, pero las funciones no son peores que las existentes;
2 que el comprador necesita preparar las instalaciones siguientes: la fundación concreta de la estación de mezcla, la fuente de alimentación al gabinete de distribución de poder de la estación de mezcla y la fuente del almacenamiento del agua de la estación de mezcla; el aceite mecánico requerido para el equipo, y el sistema necesario de la protección contra la luz en la estación de mezcla.
Configuración de producto:
1, sistema de abastecimiento de procesamiento por lotes por lotes: consistir en la tolva de división, máquina medidora frecuencia-controlada velocidad-controlada de la correa, transportador de correa.
2, sistema de abastecimiento material del cemento: equipado del silo de cemento (tolva del cemento), alimentador medidor del impeledor de la frecuencia variable velocidad-controlada, transportador de pesaje electrónico espiral.
3, sistema de abastecimiento automático del agua: el tanque de presión, bomba sumergible, tubería, válvula manorreductora, metro de la corriente, regadera del agua.
4, sistema de mezcla: reductor del motor, mezclador continuo del eje horizontal doble.
5, sistema del dispositivo del compartimiento de almacenamiento: compartimiento de almacenamiento doble de la descarga, máquina inclinada de la correa, compresor de aire.
6, sistema eléctrico: gabinete de control de operaciones, sitio de operación.
7, sistema de control de medición: diseñado con los componentes electrónicos del fabricante famoso nacional, el control de velocidad de conversión de frecuencia, el manual del control del microordenador y las dos formas automáticas. Esta máquina se equipa del silo de cemento a granel, (transportador de tornillo incluyendo). Para la tolva empaquetada del cemento, puede ser equipada de otro dispositivo según las necesidades de usuario.
Proporcionamos el soporte técnico y el servicio completos para nuestra planta de mezcla estabilizada del suelo. Nuestro servicio incluye:
Estamos confiados a proveer de usted el servicio y atención más de alta calidad para asegurarse de que su planta está corriendo en el rendimiento óptimo. Si usted tiene cualesquiera preguntas o requiere alguna ayuda, no vacile por favor entrarnos en contacto con.
