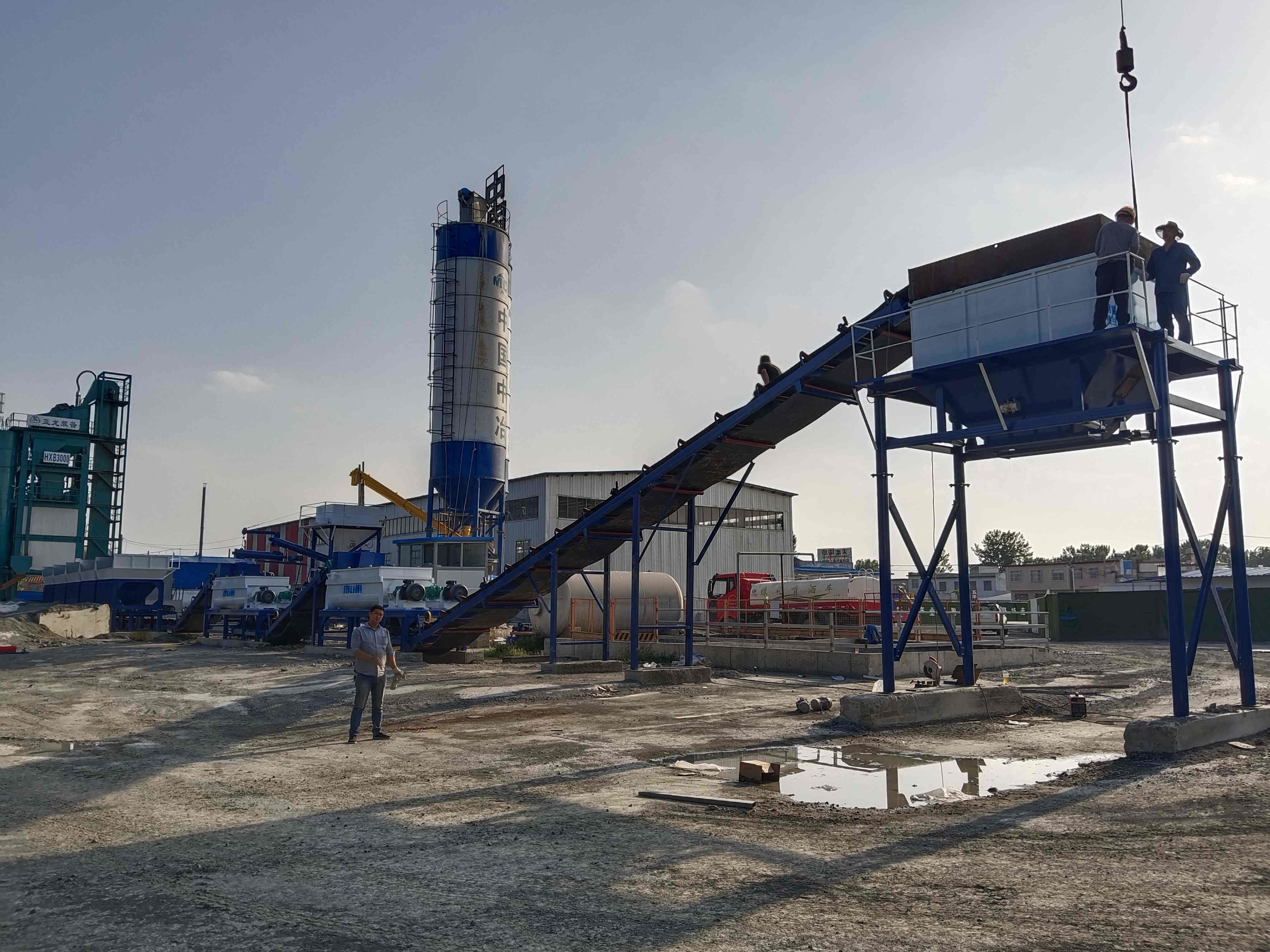

La planta mezcladora de suelo estabilizado móvil sin cimientos es un tipo de equipo mezclador avanzado desarrollado para su transporte conveniente y su pequeña área de trabajo móvil.
Es capaz de mezclar cemento y suelo estabilizado, suelo estabilizado con cal, suelo estabilizado con grava y otros materiales estabilizados con base, lo que podría ahorrar a los clientes gastos innecesarios.
La planta es especialmente adecuada para la construcción móvil de vías férreas, autopistas, puentes y otros proyectos con cantidades relativamente pequeñas de suelo estabilizado.
Además, la planta mezcladora de suelo estabilizado móvil Clear Road tiene una operación simple, alta productividad y bajo consumo de energía.Puede seleccionar 2, 3, 4 almacenes o personalización especial según las necesidades reales.
La introducción de una planta mezcladora de suelo estabilizado móvil sin cimientos y un silo de cemento horizontal:
La planta mezcladora móvil estabilizada por agua, sin cimientos, adopta un concepto de diseño compacto y un diseño razonable, lo que reduce en gran medida el área de trabajo del equipo.Sus ventajas son operación, instalación, depuración y mantenimiento sencillos.Este tipo de planta cuenta con un sensor de presión de acero inoxidable de alta sensibilidad que genera menos vibraciones y una señal más estable que el sensor de bisagra tradicional.Está equipado con una báscula de dosificación para garantizar una medición más precisa que la de tracción delantera.La unidad de pesaje de cinta está compuesta por una conversión de velocidad de frecuencia y una computadora profesional, junto con un método de compensación de medición flexible y preciso que hace que los ingredientes agregados sean más precisos.El cinturón del faldón se adopta para evitar el impacto en el sensor de pesaje cuando la pared lateral se aprieta con las piedras de arena.Además, está certificado por la Oficina de Supervisión Técnica y es apto para la construcción de subbases como carreteras, aeropuertos, ferrocarriles de cualquier grado.Puede reducir costos y crear mayores beneficios económicos.
Introducción de una planta mezcladora de suelo estabilizado móvil sin cimientos y un silo de cemento vertical:
El silo tiene un diseño de sellado cuádruple para evitar fugas de lodo desde la cabeza del eje, lo que puede ofrecer alta eficiencia y menos pérdidas y es fácil de instalar y mantener.La interfaz de operación de la máquina y el rendimiento de trabajo están diseñados para ser más humanizados y confiables, lo que puede funcionar de manera estable en diversos entornos terribles.El mezclador forzado de dos ejes horizontales se caracteriza por una sólida capacidad de operación continua, una pista de mezcla integral, un fuerte movimiento de agitación y una capacidad de mezcla promedio rápida.Este conjunto de equipos se puede ensamblar en el sitio sin necesidad de depurarlo debido a su alto grado de automatización, gran maniobrabilidad, operación simple y buena estabilidad.La estructura es sólida mientras que la distribución del espacio es compacta y razonable, lo que garantiza tanto flexibilidad como capacidad de producción.Con un área de ocupación más pequeña y relativamente fácil de mover entre sitios, la estación móvil de estabilización de agua puede reducir en gran medida la cantidad de ingeniería básica.
Especificaciones:
Los principales parámetros de rendimiento de la planta mezcladora de suelo estabilizada móvil sin cimientos YWDJ600,500,400,300:
| Modelo de parámetros | YWDJ300 | YWDJ400 | YWDJ500 | YWDJ600 |
| Tasa de producción | 300t/h | 400t/h | 500t/h | 600t/h |
| método de medida | Medición por computadora | Medición por computadora | Medición por computadora | Medición por computadora |
| Método de ajuste | Frecuencia | Frecuencia | Frecuencia | Frecuencia |
| Método de control | Automatización | Automatización | Automatización | Automatización |
| Precisión de pesaje (agregado) | ±2% | ±2% | ±2% | ±2% |
| Precisión de pesaje (material en polvo) | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Monitorear tasa | 90kW | 100kW | 130kW | 140kW |
| Peso total | 24t | 24t | 26 toneladas | 26 toneladas |
| Poder total | 90kW | 100kW | 130kW | 140kW |
YWDJ500-600Planta mezcladora de suelo estabilizada móvil YWDJ500-600Tabla de configuración de subelementos
| Número | Nombre de la pieza | Especificaciones | cantidad | lugar de origen | Observación | |
| 1 | maquina completa |
|
tolva de agregado,tLa placa de hierro del silo de producto terminado adopta 5 mm, el canal de acero de la cinta transportadora inclinada adopta el número 18, la tolva de agregado y las patas del mezclador adoptan 20 I. hazsY el cinturón inclinado adopta un cinturón de nailon. La bandeja es de 200*200 I. haz.
|
|||
| 2 |
Sistema de procesamiento por lotes agregado
|
Tolva de agregado |
8m³ La placa de hierro adopta el modelo de 5 mm. |
3 | Beian, Shandong | Ancho de la tolva: 3200 mm |
|
Equipos vibratorios
|
1,1 KW | 3 | Xinxiang, Henan | |||
| tamiz de rejilla | tamiz reforzado | 3 | Beian, Shandong | |||
| Báscula de cinturón |
Precisión de la medición ±0,5-1% |
3 | Beian, Shandong | |||
| Rodillo de escala de cinta | 4kW | 2 | Zibo, Shandong | |||
| 5,5 KW | 1 | |||||
| Sensor de presión | 150 kilos | 3 | Bengbu, Anhui | |||
| Rueda guía de báscula de correa | φ89×780 | 1 juego | Beian, Shandong | |||
| Rueda guía de báscula de correa | φ89×740 | 1 juego | Beian, Shandong | |||
| 3 |
Suministro de polvo sistema |
contenedor de polvo | 70—100T | 1 | estilo horizontal | |
| Eliminación del polvo | Bolsa de pulso | 1 | Beian, Shandong | |||
| Válvula de compuerta | 800×800 | 4 | Beian, Shandong | |||
| Volante de válvula de compuerta | 320 | 8 | Beian, Shandong | |||
| Tornillo transportador | φ325×3600milímetros | 2 | Beian, Shandong | |||
| Motor de tornillo | 7.5kW | 2 | Beian, Shandong | |||
| Cable de acero | φ6－10metros | 1 | Beian, Shandong | |||
| Bolsa de tela | φ325 | 2 | Beian, Shandong | |||
| Balanza electrónica de tornillo | Φ325×1400mm | 1 | Beian, Shandong | |||
| Motor de pesaje electrónico | 4kW | 1 | Beian, Shandong | |||
| Espiral de alta velocidad | 11KW 6,2 metros | 1 | Jinan Mikosi | |||
| 4 | Sistema de control | sala de control | 1 |
método de control: control por computadora, |
||
| 5 |
Sistema de suministro de agua
|
Bomba sumergible | 2,2 KW | 1 | Zibo, Shandong |
Modo agua: conversión de frecuencia |
| Flujo de la bomba | 40m³/h | 1 | Beian, Shandong | |||
| Tuberia y accesorios | 1 | Weifang, Shandong | ||||
| 6 | parte de agitación | Licuadora | 1 | Beian, Shandong |
Tipo de anfitrión: Doble eje forzado continuo |
|
| METROotor | 30kW | 2 | Fábrica de motores nº 1 | |||
| Cuchilla | Material resistente al desgaste de aleación con alto contenido de manganeso. | 56 | Weifang, Shandong | |||
| Reductor | ZLY180 | 2 | Zibo, Shandong | |||
| 7 | parte de almacenamiento | Cinta transportadora inclinada |
Inclinación de la instalación Q=30° canal de marco de acero[18 |
1 | Beian, Shandong |
unidad doble Método: Neumático
Cesta de almacenaje Altura de descarga: 3100 mm.
|
| Tambor motorizado | 50100－15KW－2.5 | 1 | Zibo, Shandong | |||
|
1000×5－21,5 metros (cinturón de nailon) | 1 | hebei | |||
| Rueda loca del transportador de correa | φ89×375 | 1 juego | Beian, Shandong | |||
| Rueda loca del transportador de correa | φ89×1150 | 1 juego | Beian, Shandong | |||
| Rueda guía vertical | 1 juego | Beian, Shandong | ||||
| Contenedor de almacenamiento final |
5m³(acumulación) La placa de hierro adopta el modelo de 5 mm. |
1 | Beian, Shandong | |||
| Equipos vibratorios | 0,5 KW | 1 | Xinxiang, Henan | |||
| timbre electrico | 1 | Beian, Shandong | ||||
| 8 | Sistema de aire | válvula electromagnética | 4V310 | 2 | Zhejiang | |
| Motor | Y132S1－2－5.5KWB3 | 1 | Beian, Shandong | |||
| Compresor de aire | 0.67/7－5.5KW | 1 | ||||
|
Cilindro de aire
|
100×250 | 2 | ||||
| 9 | Sistema de control eléctrico | Componentes electronicos | 1 | Chint Delixi |
Los dispositivos eléctricos son opcionales. usando la conexión de comunicación 485 |
|
| Sistema de control | 1 | Beian, Shandong | ||||
| El ordenador anfitrión | 1 | lenovo | ||||
| Monitor | 1 | lenovo | ||||
| Inversor | 3,7 kw | 2 | ||||
| Inversor | 5.5kw7.5kw | 2 | ||||
| 11 | Accesorios aleatorios | Herramientas específicas | 1 | Beian, Shandong | ||
| Instrucción | 1 | Beian, Shandong | ||||
| Diagrama de circuito | 1 | Beian, Shandong | ||||
| Certificado | 1 | Beian, Shandong | ||||
Nota: 1 Debido a mejoras técnicas, el origen de las piezas compradas y el modelo de los parámetros técnicos pueden cambiar, pero las funciones no son peores que las existentes;
2 El comprador debe preparar las siguientes instalaciones: los cimientos de concreto de la estación de mezcla, el suministro de energía al gabinete de distribución de energía de la estación de mezcla y la fuente de almacenamiento de agua de la estación de mezcla;el aceite mecánico requerido para los equipos, y el sistema de protección contra rayos necesario en la estación de mezcla.
Elplanta mezcladora de suelo estabilizado móviles perfecto para quienes necesitan proporcionar materiales base en sus proyectos de construcción, como carreteras, vías urbanas, aeropuertos y campos deportivos.Este equipo de última generación es capaz de utilizar una variedad de ingredientes de materia prima, como cal viva de alta calidad, cal apagada, tierra, arenisca, cenizas volantes y cemento.Su producción es una gama de materiales base que incluyen grava estabilizada con cemento, materiales estabilizados con suelo calizo y hormigón comprimible.Al mezclar los ingredientes de manera uniforme, los materiales base generados son puros y proporcionados con precisión, lo que los hace ideales para la construcción de ingeniería.
