La planta de mezcla estabilizada serie del suelo de WDJ es un conjunto completo de equipo especial para la mezcla continua de la materia prima del camino, que es desarrollada por nuestra compañía en base de absorber las ventajas de la planta de mezcla estabilizada continua del suelo en el país y en el extranjero.
Nuestra planta de mezcla estabilizada serie del suelo de WBZ y la planta de mezcla calificada de la grava con precio favorable es un equipo de mezcla especial desarrollado y producido por nuestra compañía para cubrir las necesidades de la construcción de los materiales grassroots de carreteras de alto grado, de caminos urbanos, de aeropuertos, de muelles, de campos de deportes y de otras instalaciones adoptando la primera tecnología en el país y en el extranjero. Puede utilizar la cal, la cal apagada (contenido en agua en 10-15%), el suelo, la arena y la grava, las cenizas volantes, cemento y otras materias primas para producir la arena y la grava estabilizadas cemento, suelo gris estabilizaron la materia prima, el hormigón compresible y otros materiales grassroots. Las materias primas producidas por él se proporciónan, uniformemente mezclado y cumplen exactamente los requisitos de la construcción.
El tipo WDJ300.400.500.600.700.800 estabilizó parametrización para la optimización del tratamiento principal de la planta de mezcla del suelo:
| Modelo del parámetro | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| Productividad | 300t/h | 400t/h | 500t/h | 600t/h | 700t/h | 800t/h |
| Método de medida | Automatizado | Automatizado | Automatizado | Automatizado | Automatizado | Automatizado |
| Método del ajuste | Control de velocidad variable de la frecuencia | Control de velocidad variable de la frecuencia | Control de velocidad variable de la frecuencia | Control de velocidad variable de la frecuencia | Control de velocidad variable de la frecuencia | Control de velocidad variable de la frecuencia |
| Modo de control | automático | automático | automático | automático | automático | automático |
| Pesando la exactitud (agregado) | el ±2% | el ±2% | el ±2% | el ±2% | el ±2% | el ±2% |
| Pesando la exactitud (polvo) | el ±0.5% | el ±0.5% | el ±0.5% | el ±0.5% | el ±0.5% | el ±0.5% |
| Poder del motor principal | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Peso total | 24t | 24t | 27t | 27t | 30t | 30t |
| Poder total | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
El tipo ordenador de WDJ800 de D medido y velocidad de la frecuencia controló la tabla de configuración estabilizada de la planta de mezcla del suelo
| No. | Nombre de parte | Modelo de la especificación | Cantidad | Lugar del origen | Observaciones | ||
| 1 | Máquina completa |
6, forma de la asamblea: tipo desmontable 7, área: los 55m*15m 8, configuración: Cuatro tolvas y dos compartimientos (tipo intermedio de mezcla secundario de la correa) |
La tolva global, placa acabada del hierro del compartimiento adopta 5m m; la máquina plana de la correa, acero inclinado del canal de la máquina de la correa adopta 18; la tolva global, piernas del mezclador adopta el Yo-haz 20. Correa plana y correa inclinada adoptar la correa de nylon.
|
||||
| 2 |
Sistema de procesamiento por lotes por lotes global
|
Tolva global | placa del hierro del ³ del 14m usando 5m m | 4 | Beian, Shandong |
Tipo de la combinación: Sola composición del compartimiento Anchura de la tolva: 3300m m Tolva global con el bafle |
|
| Vibrador | 1.1KW | 4 | Henan Xinxiang | ||||
| Pantalla de la rejilla |
pantalla Rejilla-reforzada
|
4 | Beian, Shandong | ||||
| Escala de la correa | Pesaje de la exactitud el ±0.5-1% | 4 | Beian, Shandong | ||||
| Tambor de la escala de la correa | 4KW | 4 |
Zibo Shandong |
||||
| Sensor de la presión | 150Kg | 4 | Bengbu Anhui | ||||
| Rodillos del portador de la escala de la correa | φ89×1080 | 1 套 | Beian, Shandong | ||||
| Rodillo del portador de la escala de la correa | φ89×1040 | 1 套 | Beian, Shandong | ||||
| Polea de correa de la presión | 1 | Beian, Shandong | |||||
| Dosificación del capítulo de la máquina de la correa | acero del canal [18 | 1 | Beian, Shandong | ||||
| Polea motorizada | 50120-22KW-2.5 | 1 | Beian, Shandong | ||||
| Correa plana del anillo | correa de nylon del 1200×5-39.3m | 1 | Hebei | ||||
| Rodillos del portador de la máquina de la correa | φ89×455 | 1set | Beian, Shandong | ||||
| Rodillos del portador de la máquina de la correa | φ89×1350 | 1set | Beian, Shandong | ||||
| Rollo vertical | 1set | Beian, Shandong | |||||
| 3 | Sistema de abastecimiento del polvo | Compartimiento de alimentación del polvo del sistema | 80-100 | 2 | Beian, Shandong | ||
| Retiro de polvo | Ninguno | 0 | opcional | ||||
| Válvula de puerta | 800×800 | 2 | Beian, Shandong | ||||
| Rueda de mano de la válvula de puerta | 320 | 4 | Beian, Shandong | ||||
| Transportador de tornillo | φ325×2700mm | 2 | Beian, Shandong | ||||
| Motor espiral | 7.5KW | 2 | Beian, Shandong | ||||
| Cuerda de alambre de acero | φ6-10米 | 2 | Beian, Shandong | ||||
| Bolso del paño | φ325 | 4 | Beian, Shandong | ||||
| Escala electrónica espiral | Φ325×1400mm | 2 | Beian, Shandong | ||||
| Motor de pesaje electrónico | 4KW | 2 | Beian, Shandong | ||||
| Sensor actual de la tensión | 500Kg | 2 |
Bengbu, Anhui |
||||
| 4 | Sitio de operación | Sala de control | 1 |
Bengbu, Anhui |
Modo de control: Control informático
|
||
| Aire acondicionado | 1.2HP (tipo de enfriamiento y de calefacción) | 1 | |||||
| 5 | sistema de abastecimiento del agua | bomba sumergible | 3KW | 1 | Zibo, Shandong | modo de control del agua: regulación de la velocidad de la frecuencia | |
| Flujo de la bomba de agua | ³ /h de los 40m | 1 | Beian, Shandong | ||||
| 6 | Dispositivo de mezcla | Mezclador | 2 | Beian, Shandong |
tipo de la máquina: Eje horizontal doble fuerte motor de tipo continuo, doble |
||
| Motor doble | 55KW×2 | 4 | Kaiyuan | ||||
| Cuchilla | 高锰合金耐磨材质 | 68*2 | Weifang, Shandong | ||||
| Reductor de velocidad | ZLY200 | 4 | Zibo, Shandong | ||||
| 7 | Dispositivo de almacenamiento | Máquina inclinada de la correa |
Inclinación Q=18° de la instalación Canal del capítulo: acero [18 |
1 | Beian, Shandong |
Impulsión de la puerta de la tolva Método: Neumático
compartimiento de almacenamiento Descarga de altura: los 3700m |
|
| tambor eléctrico de la impulsión | 50120-30KW-2.5 | 1 | Zibo, Shandong | ||||
| Correa plana anular | correa de nylon del 1200×5-39.3m | 1 | Hebei | ||||
| Rodillos del portador de la máquina de la correa | φ89×455 | 1 套 | Beian, Shandong | ||||
| Rodillos del portador de la máquina de la correa | φ89×1350 | 1 套 | Beian, Shandong | ||||
| Rollo vertical | 1 套 | Beian, Shandong | |||||
| Compartimiento de almacenamiento final | placa del hierro del ³ 10m (apilado) usando 5m m | 1 | Beian, Shandong | ||||
| Vibrador | 1.1KW | 1 | Xinxiang, Henan | ||||
| Campana eléctrica | 1 | Beian, Shandong | |||||
| 8 | Sistema de circuito de aire | Válvula electromagnética | 4V310 | 2 | Zhejiang | ||
| Motor | Y132S1-2-5.5KWB3 | 1 | Beian, Shandong | ||||
| Compresor de aire | 0.67/7-5.5KW | 1 | |||||
| Cilindro del aire | 100×250 | 4 | |||||
| 9 | Sistema de control eléctrico | Componentes eléctricos | 1 | Chint Dexie |
Los componentes eléctricos pueden ser opcionales; Adopte la conexión de 485 comunicaciones |
||
| Sistema de control | 1 | Beian, Shandong | |||||
| Anfitrión de ordenador | 1 | Lenovo | |||||
| Monitor | 1 | Lenovo | |||||
| Inversor | 3.7kw | 4 | Hai Li Pu | ||||
| Inversor | 7.5kw | 2 | Hai Li Pu | ||||
| 10 |
Correa intermedia
|
Rodillos del portador de la correa | φ89×455 | 1set | Beian, Shandong | ||
| Rodillos del portador de la correa | φ89×1350 | 1set | Beian, Shandong | ||||
| Correa | correa de nylon del 1200×5-19.4m | 1 | Beian, Shandong | ||||
| Tambor eléctrico de la impulsión | 50120-22KW6-2.5 | 1 | Beian, Shandong | ||||
| 11 | Accesorios | Herramientas especiales | 1 | Beian, Shandong | |||
| guía de usuario | 1 | Beian, Shandong | |||||
| Certificado de conformidad | 1 | Beian, Shandong | |||||
Nota: 1 debido a la mejora técnica, al origen de piezas compradas y al modelo de parámetros técnicos puede ser cambiado, pero las funciones no son peores que las existentes;
2 que el comprador necesita preparar las instalaciones siguientes: la fundación concreta de la estación de mezcla, la fuente de alimentación al gabinete de distribución de poder de la estación de mezcla y la fuente del almacenamiento del agua de la estación de mezcla; el aceite mecánico requerido para el equipo, y el sistema necesario de la protección contra la luz en la estación de mezcla.

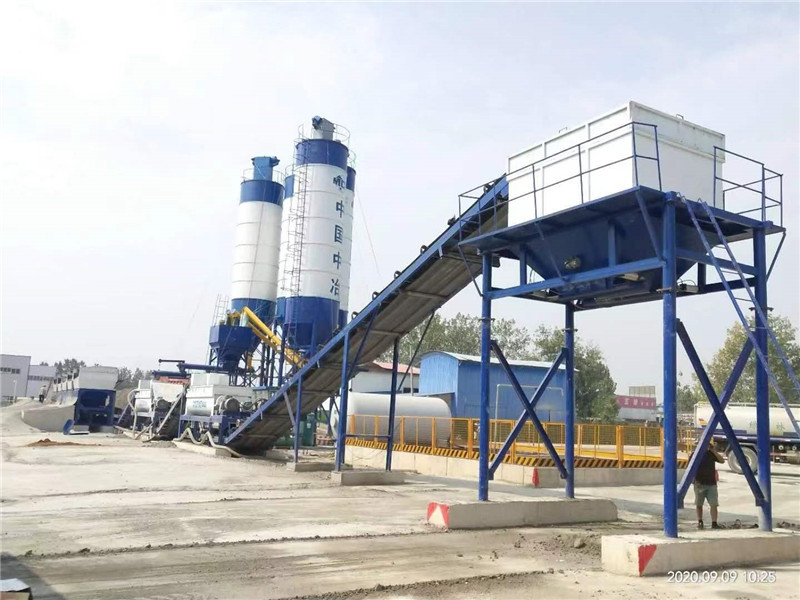

La estación de mezcla estabilizada del suelo es un equipo de mezcla confiable para la construcción de carreteras. Se diseña para mezclar diversos tipos de suelo y de otros materiales para formar una mezcla homogénea con una composición exacta. La estación se equipa de los sistemas de control avanzado y de los sistemas de pesaje automáticos para asegurar la mezcla exacta y eficiente. También tiene una capacidad grande y puede manejar una amplia gama de materiales, haciéndola conveniente para los proyectos de construcción de carreteras en grande.
La estación de mezcla estabilizada del suelo es un equipo de mezcla versátil y confiable para los proyectos de construcción de carreteras. Se diseña para mezclar diversos tipos de suelo y de otros materiales para formar una mezcla homogénea con una composición exacta. La estación tiene una capacidad de 50-400t/h, una gama de gama de pesaje aditiva de 0-50kg, y un cemento que pesa la gama de 0-500kg. El tamaño global máximo es 60m m, haciéndola conveniente para la mayoría de los proyectos de construcción de carreteras. Con los sistemas de control avanzado y los sistemas de pesaje automáticos, esta estación asegura la mezcla exacta y eficiente.
