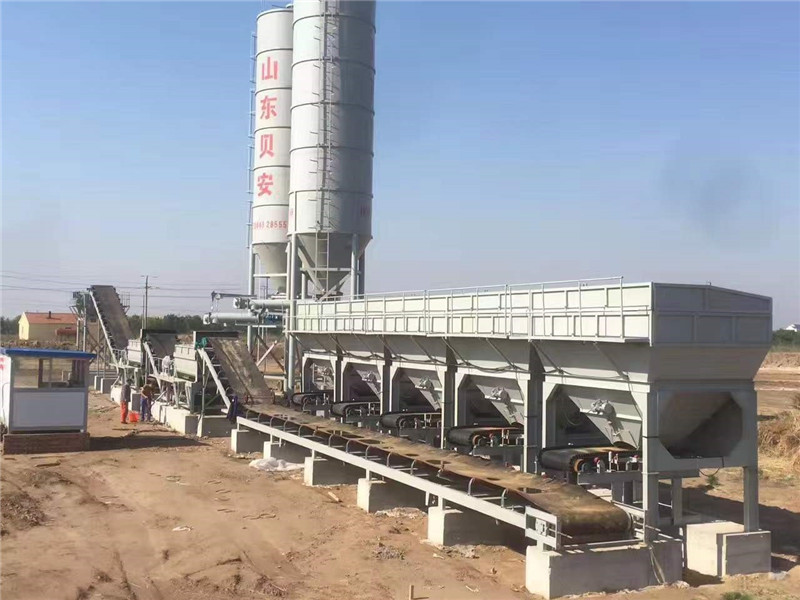

La estación de mezcla estabilizada del suelo es un equipo avanzado y confiable de la construcción de carreteras diseñado para producir el suelo estabilizado con diversas proporciones de cemento, de arena, de grava, y de otros añadidos. Esta estación de mezcla se equipa de un mezclador forzado del gemelo-eje que pueda mezclar los componentes materiales en una velocidad y entregar una mezcla homogénea de suelo estabilizado en una duración de ciclo corta. También se equipa de un batcher global para acomodar 3-6 metros cúbicos de material, así como de un cemento que pesa la gama de 0-500kg, y de un añadido que pesa la gama de 0-50kg. El proceso de mezcla tarda solamente 60 segundos para terminar, haciéndole una solución muy eficiente y rentable para la mezcla estabilizada del suelo.
El tipo WDJ300.400.500.600.700.800 estabilizó parametrización para la optimización del tratamiento principal de la planta de mezcla del suelo:
| Modelo del parámetro | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| Productividad | 300t/h | 400t/h | 500t/h | 600t/h | 700t/h | 800t/h |
| Método de medida | Automatizado | Automatizado | Automatizado | Automatizado | Automatizado | Automatizado |
| Método del ajuste | Control de velocidad variable de la frecuencia | Control de velocidad variable de la frecuencia | Control de velocidad variable de la frecuencia | Control de velocidad variable de la frecuencia | Control de velocidad variable de la frecuencia | Control de velocidad variable de la frecuencia |
| Modo de control | automático | automático | automático | automático | automático | automático |
| Pesando la exactitud (agregado) | el ±2% | el ±2% | el ±2% | el ±2% | el ±2% | el ±2% |
| Pesando la exactitud (polvo) | el ±0.5% | el ±0.5% | el ±0.5% | el ±0.5% | el ±0.5% | el ±0.5% |
| Poder del motor principal | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Peso total | 24t | 24t | 27t | 27t | 30t | 30t |
| Poder total | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
El tipo ordenador de WDJ800 de D medido y velocidad de la frecuencia controló la tabla de configuración estabilizada de la planta de mezcla del suelo
| No. | Nombre de parte | Modelo de la especificación | Cantidad | Lugar del origen | Observaciones | ||
| 1 | Máquina completa |
6, forma de la asamblea: tipo desmontable 7, área: los 55m*15m 8, configuración: Cuatro tolvas y dos compartimientos (tipo intermedio de mezcla secundario de la correa) |
La tolva global, placa acabada del hierro del compartimiento adopta 5m m; la máquina plana de la correa, acero inclinado del canal de la máquina de la correa adopta 18; la tolva global, piernas del mezclador adopta el Yo-haz 20. Correa plana y correa inclinada adoptar la correa de nylon.
|
||||
| 2 |
Sistema de procesamiento por lotes por lotes global
|
Tolva global | placa del hierro del ³ del 14m usando 5m m | 4 | Beian, Shandong |
Tipo de la combinación: Sola composición del compartimiento Anchura de la tolva: 3300m m Tolva global con el bafle |
|
| Vibrador | 1.1KW | 4 | Henan Xinxiang | ||||
| Pantalla de la rejilla |
pantalla Rejilla-reforzada
|
4 | Beian, Shandong | ||||
| Escala de la correa | Pesaje de la exactitud el ±0.5-1% | 4 | Beian, Shandong | ||||
| Tambor de la escala de la correa | 4KW | 4 |
Zibo Shandong |
||||
| Sensor de la presión | 150Kg | 4 | Bengbu Anhui | ||||
| Rodillos del portador de la escala de la correa | φ89×1080 | 1 套 | Beian, Shandong | ||||
| Rodillo del portador de la escala de la correa | φ89×1040 | 1 套 | Beian, Shandong | ||||
| Polea de correa de la presión | 1 | Beian, Shandong | |||||
| Dosificación del capítulo de la máquina de la correa | acero del canal [18 | 1 | Beian, Shandong | ||||
| Polea motorizada | 50120-22KW-2.5 | 1 | Beian, Shandong | ||||
| Correa plana del anillo | correa de nylon del 1200×5-39.3m | 1 | Hebei | ||||
| Rodillos del portador de la máquina de la correa | φ89×455 | 1set | Beian, Shandong | ||||
| Rodillos del portador de la máquina de la correa | φ89×1350 | 1set | Beian, Shandong | ||||
| Rollo vertical | 1set | Beian, Shandong | |||||
| 3 | Sistema de abastecimiento del polvo | Compartimiento de alimentación del polvo del sistema | 80-100 | 2 | Beian, Shandong | ||
| Retiro de polvo | Ninguno | 0 | opcional | ||||
| Válvula de puerta | 800×800 | 2 | Beian, Shandong | ||||
| Rueda de mano de la válvula de puerta | 320 | 4 | Beian, Shandong | ||||
| Transportador de tornillo | φ325×2700mm | 2 | Beian, Shandong | ||||
| Motor espiral | 7.5KW | 2 | Beian, Shandong | ||||
| Cuerda de alambre de acero | φ6-10米 | 2 | Beian, Shandong | ||||
| Bolso del paño | φ325 | 4 | Beian, Shandong | ||||
| Escala electrónica espiral | Φ325×1400mm | 2 | Beian, Shandong | ||||
| Motor de pesaje electrónico | 4KW | 2 | Beian, Shandong | ||||
| Sensor actual de la tensión | 500Kg | 2 |
Bengbu, Anhui |
||||
| 4 | Sitio de operación | Sala de control | 1 |
Bengbu, Anhui |
Modo de control: Control informático
|
||
| Aire acondicionado | 1.2HP (tipo de enfriamiento y de calefacción) | 1 | |||||
| 5 | sistema de abastecimiento del agua | bomba sumergible | 3KW | 1 | Zibo, Shandong | modo de control del agua: regulación de la velocidad de la frecuencia | |
| Flujo de la bomba de agua | ³ /h de los 40m | 1 | Beian, Shandong | ||||
| 6 | Dispositivo de mezcla | Mezclador | 2 | Beian, Shandong |
tipo de la máquina: Eje horizontal doble fuerte motor de tipo continuo, doble |
||
| Motor doble | 55KW×2 | 4 | Kaiyuan | ||||
| Cuchilla | 高锰合金耐磨材质 | 68*2 | Weifang, Shandong | ||||
| Reductor de velocidad | ZLY200 | 4 | Zibo, Shandong | ||||
| 7 | Dispositivo de almacenamiento | Máquina inclinada de la correa |
Inclinación Q=18° de la instalación Canal del capítulo: acero [18 |
1 | Beian, Shandong |
Impulsión de la puerta de la tolva Método: Neumático
compartimiento de almacenamiento Descarga de altura: los 3700m |
|
| tambor eléctrico de la impulsión | 50120-30KW-2.5 | 1 | Zibo, Shandong | ||||
| Correa plana anular | correa de nylon del 1200×5-39.3m | 1 | Hebei | ||||
| Rodillos del portador de la máquina de la correa | φ89×455 | 1 套 | Beian, Shandong | ||||
| Rodillos del portador de la máquina de la correa | φ89×1350 | 1 套 | Beian, Shandong | ||||
| Rollo vertical | 1 套 | Beian, Shandong | |||||
| Compartimiento de almacenamiento final | placa del hierro del ³ 10m (apilado) usando 5m m | 1 | Beian, Shandong | ||||
| Vibrador | 1.1KW | 1 | Xinxiang, Henan | ||||
| Campana eléctrica | 1 | Beian, Shandong | |||||
| 8 | Sistema de circuito de aire | Válvula electromagnética | 4V310 | 2 | Zhejiang | ||
| Motor | Y132S1-2-5.5KWB3 | 1 | Beian, Shandong | ||||
| Compresor de aire | 0.67/7-5.5KW | 1 | |||||
| Cilindro del aire | 100×250 | 4 | |||||
| 9 | Sistema de control eléctrico | Componentes eléctricos | 1 | Chint Dexie |
Los componentes eléctricos pueden ser opcionales; Adopte la conexión de 485 comunicaciones |
||
| Sistema de control | 1 | Beian, Shandong | |||||
| Anfitrión de ordenador | 1 | Lenovo | |||||
| Monitor | 1 | Lenovo | |||||
| Inversor | 3.7kw | 4 | Hai Li Pu | ||||
| Inversor | 7.5kw | 2 | Hai Li Pu | ||||
| 10 |
Correa intermedia
|
Rodillos del portador de la correa | φ89×455 | 1set | Beian, Shandong | ||
| Rodillos del portador de la correa | φ89×1350 | 1set | Beian, Shandong | ||||
| Correa | correa de nylon del 1200×5-19.4m | 1 | Beian, Shandong | ||||
| Tambor eléctrico de la impulsión | 50120-22KW6-2.5 | 1 | Beian, Shandong | ||||
| 11 | Accesorios | Herramientas especiales | 1 | Beian, Shandong | |||
| guía de usuario | 1 | Beian, Shandong | |||||
| Certificado de conformidad | 1 | Beian, Shandong | |||||
Nota: 1 debido a la mejora técnica, al origen de piezas compradas y al modelo de parámetros técnicos puede ser cambiado, pero las funciones no son peores que las existentes;
2 que el comprador necesita preparar las instalaciones siguientes: la fundación concreta de la estación de mezcla, la fuente de alimentación al gabinete de distribución de poder de la estación de mezcla y la fuente del almacenamiento del agua de la estación de mezcla; el aceite mecánico requerido para el equipo, y el sistema necesario de la protección contra la luz en la estación de mezcla.
La cal estabilizó la estación de mezcla del suelo es una clase de equipo para la construcción de carreteras, que es ampliamente utilizada para el pavimento y la fundación constructivos de la plataforma de base. Se equipa de un sistema de control del PLC, de una alta capacidad, de un ciclo de mezcla rápido y de un batcher global de la capacidad grande, que le hace una solución perfecta para los proyectos de construcción de carreteras. Puede ser utilizada para mezclar el suelo estabilizado cal, y produce el suelo estabilizado con diversas propiedades. La capacidad de esta estación de mezcla estabilizada del suelo está entre 50-400t/h, y el ciclo de mezcla es solamente 60s. El batcher global puede soportar hasta los 3-6m el ³. Con el sistema de control avanzado del PLC, puede controlar exacto la producción de suelo estabilizado, y asegura la calidad del producto final. Además, el diseño y la operación fáciles de usar hacen fácil y eficiente actuar la estación de mezcla estabilizada del suelo.
El soporte técnico y el servicio para la estación de mezcla estabilizada del suelo incluye:
A1: La estación de mezcla estabilizada del suelo es una clase de equipo para producir el suelo estabilizado con el cemento, la cal, las cenizas volantes, el etc. Se compone principalmente del sistema de mezcla, sistema de procesamiento por lotes por lotes global, cemento que pesa el sistema, agua que pesa el sistema, sistema de pesaje aditivo, mezclándose transportando el sistema y el sistema de control.
Q2: ¿Cuáles son las ventajas de la estación de mezcla estabilizada del suelo?
A2: Las ventajas de la estación de mezcla estabilizada del suelo incluyen la eficacia alta, buena estabilidad, operación fácil, bajos costo y de alta calidad del producto final.
Q3: ¿Cuáles son los componentes de la estación de mezcla estabilizada del suelo?
A3: Los componentes de la estación de mezcla estabilizada del suelo incluyen el sistema de mezcla, sistema de procesamiento por lotes por lotes global, cemento que pesa el sistema, agua que pesa el sistema, sistema de pesaje aditivo, mezclándose transportando el sistema y el sistema de control.
Q4: ¿Qué materiales se pueden hacer con la estación de mezcla estabilizada del suelo?
A4: La estación de mezcla estabilizada del suelo se puede utilizar para hacer el suelo estabilizado con el cemento, la cal, las cenizas volantes, el etc.
Q5: ¿Cuál es la capacidad de la estación de mezcla estabilizada del suelo?
A5: La capacidad de la estación de mezcla estabilizada del suelo está hasta 80-100m3/h.
